關于在高頻應用中電感器采用分布?xì)庀斗桨傅姆治?/strong>
一、核心原理：為什么氣隙會影響溫升 ？
電感的溫升主要來自兩個方面的損耗：
1. 銅損：線圈電阻引起的焦耳熱。
2. 磁芯損耗：磁芯材料在交變磁場作用下產生的磁滯損耗和渦流損耗。
氣隙本身不直接產生熱量，但它通過改變磁路的工作狀態，深刻影響著這兩種損耗的大
小和分布。
寶亨電子
氣隙如何影響磁芯損耗
集中式大氣隙：在一個地方開一個大氣隙。
磁場集中：
氣隙處磁阻非常大，根據“磁路歐姆定律”，磁動勢（安匝數）主要降落在氣隙上。這導致氣隙邊緣及其附近的磁芯區域存在非常高度集中且畸變的磁場（邊緣效應）。
局部高磁通密度：
這些區域的局部磁通密度可能遠高于磁芯其它部分的平均值。
后果：
磁芯損耗與磁通密度的平方（渦流損耗）甚至更高次方（磁滯損耗）成正比。因此，這些局部熱點會產生巨大的損耗，導致該區域溫度急劇升高，進而加熱整個磁芯和線圈。
分布式小氣隙：將總氣隙長度平均分成多個小氣隙，并分散布置在整個磁路中。
磁場均勻化：
每個小氣隙的磁阻相對較小，磁動勢均勻地分布在整個磁路上。
降低局部峰值：
有效避免了磁場在單一區域的極端集中，使磁芯內部的磁通分布更加均勻和平滑。
后果：
整體磁芯的峰值磁通密度顯著降低，雖然總氣隙長度相同，但由局部過熱引起的磁芯損耗大大降低。
寶亨電子
氣隙如何影響銅損
氣隙對銅損的影響是間接的。
為了獲得相同的電感量，有氣隙的磁芯需要更多的線圈匝數。
集中式氣隙和分布式氣隙在達到相同電感量時，所需的匝數基本相同。
因此，從直流電阻的角度看，兩者的銅損差別不大。
但是，在高頻下，趨膚效應和鄰近效應會顯著增加交流電阻。分布式氣隙帶來的更均勻的磁場分布，有助于減輕線圈中的局部渦流損耗（屬于銅損的一部分），從而對降低總銅損也有輕微益處。

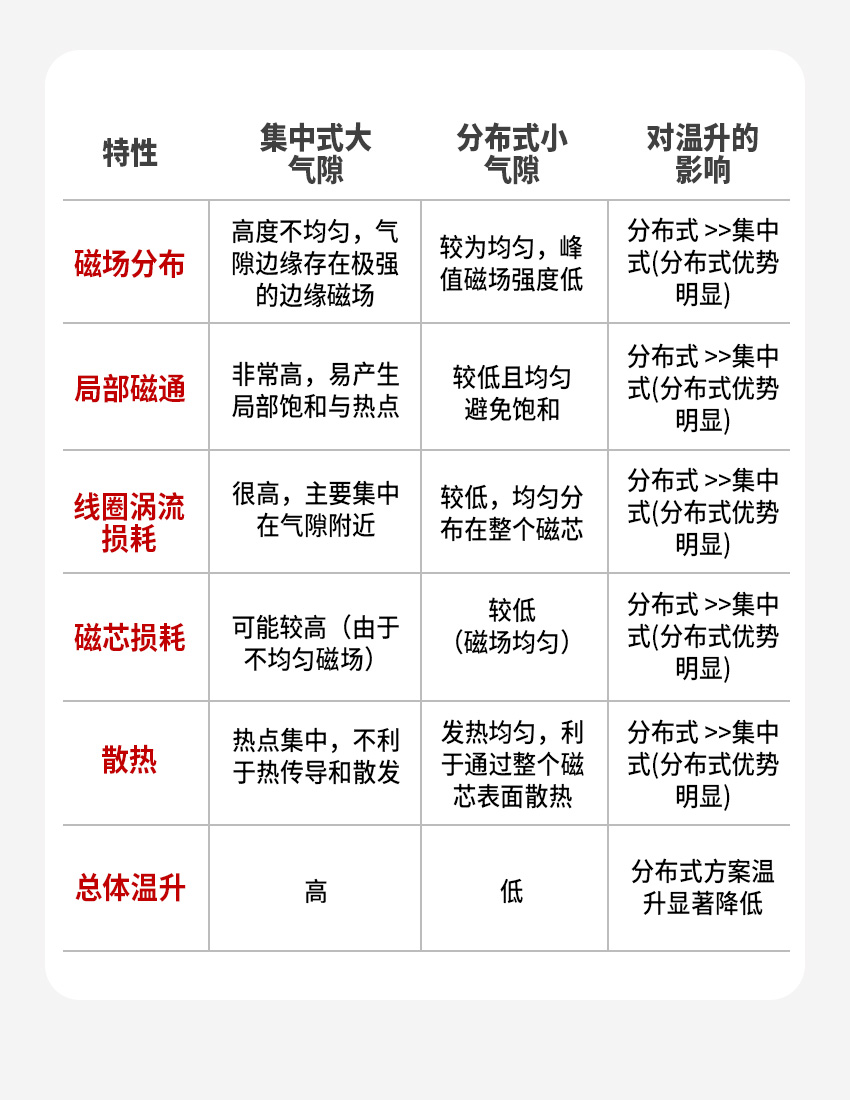

二、集中式氣隙 VS.分布式氣隙
溫升對比
三、分布式氣隙的其它優勢
除了能夠有效降低溫升，分布式氣隙還有以下好處：
寶亨電子
1. 提高能量處理能力
更均勻的磁場分布允許磁芯在整體上承受更高的安匝數而不飽和，從而存儲更多能量。
寶亨電子
2. 減少噪音
磁場力與磁通密度的平方成正比。集中式氣隙處強大的交變磁場會產生很大的磁致伸縮和麥克斯韋應力，引起磁芯振動和可聞噪音。分布式氣隙能有效降低這種噪音。
寶亨電子
3. 提升可靠性
更低且均勻的溫度分布減少了熱應力，提高了電感長期工作的可靠性。
四、實際應用與實現
分布式氣隙的理念在多種磁芯結構中得到應用：
寶亨電子
1. 粉末磁芯
如鐵粉芯，Sendust 芯、鐵硅鋁芯。這類磁芯是分布式氣隙的極致體現。它們由微小的磁性顆粒表面包裹絕緣材料后壓制而成。顆粒之間的絕緣層就構成了無數個納米/微米級別的天然分布式氣隙。因此，粉末磁芯以其極低的磁芯損耗、高飽和特性
和出色的直流偏置能力而聞名，非常適合用于高頻功率電感。
寶亨電子
2.多氣隙鐵氧體磁芯
在傳統的鐵氧體磁芯（如 EE、EI、PQ 型）上，通過機械研磨在磁路中心柱或邊上制造多個細小的間隙，而不是一個大氣隙。
寶亨電子
3.平面電感
在多層 PCB 或使用扁平銅帶的平面電感中，也經常采用在磁芯基板上制作多個微小氣隙的設計來優化性能。
五、結論
分布式氣隙通過使磁場和損耗在磁芯內部分布得更均勻，避免了局部過熱點的產生，從
而顯著降低了電感的整體溫升。這是現代高頻、大功率開關電源中電感設計的一項關鍵技術，對于提高功率密度、效率和可靠性至關重要。
在選擇電感時，尤其是在高頻高溫的應用場景下，采用分布式氣隙技術（如粉末磁芯）的電感通常是更優的選擇。
關于定制分布式氣隙
POWERHEN以下幾大系列電感器可定制分布式氣隙

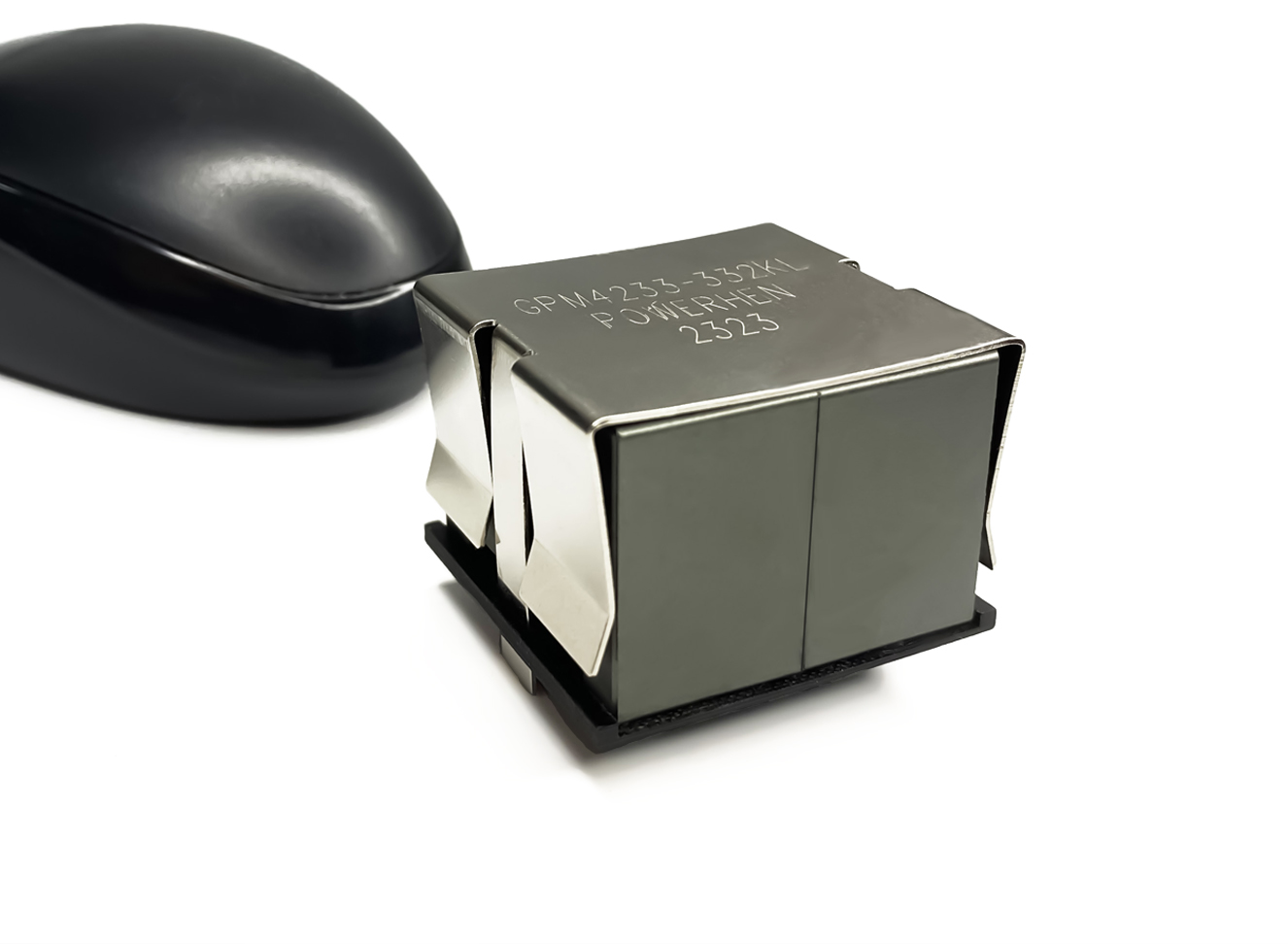

GPM4233系列
?
屏蔽大電流功率電感
?
感量范圍：3.3uH~470uH
?
產品尺寸：39.2*35.8*28mm
?
安裝類型：插件安裝

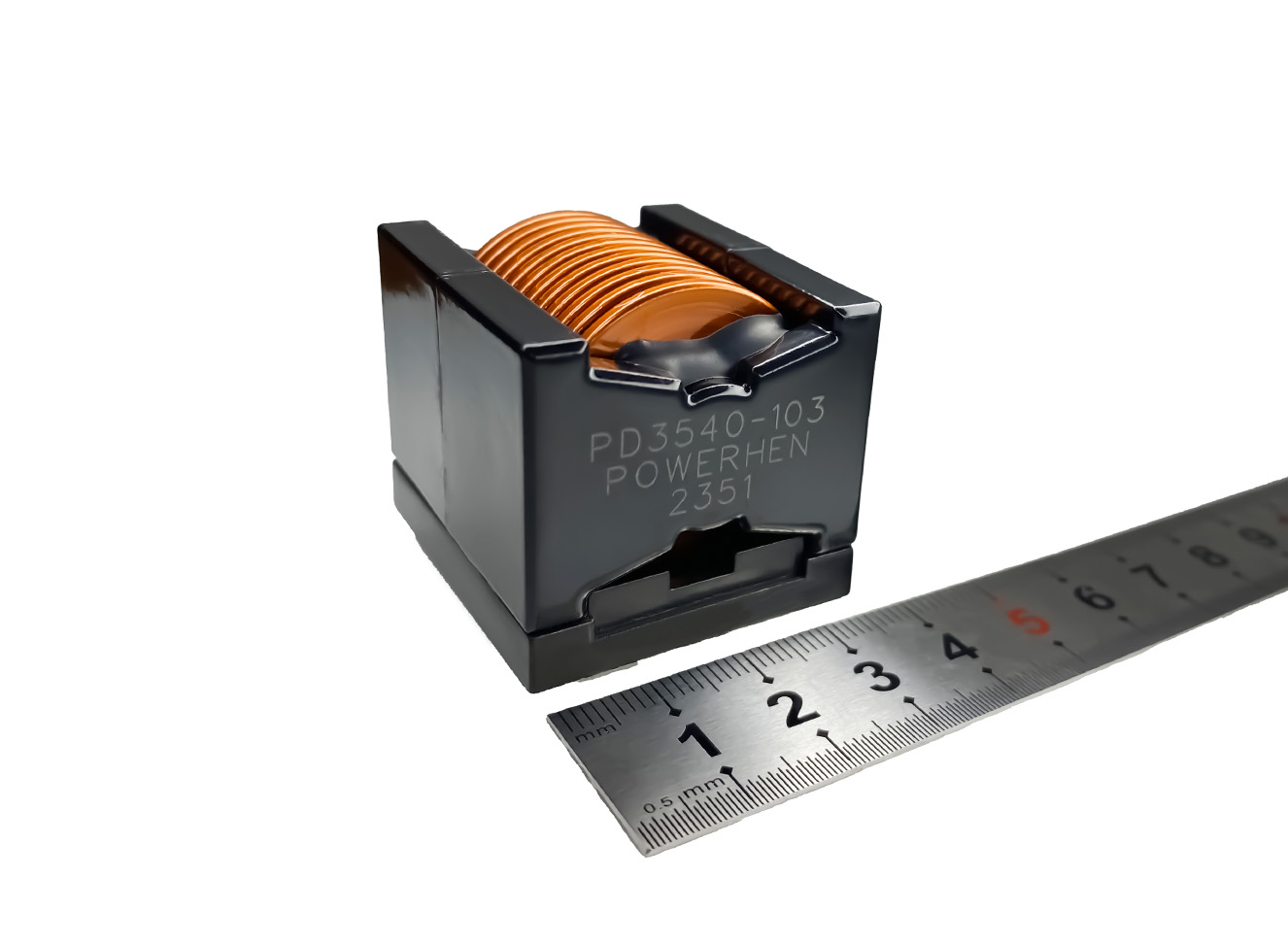

PD3540系列
?
大電流功率電感
?
感量范圍：6.8uH~47uH
?
產品尺寸：36*41*35mm
?
安裝類型：插件安裝
